Lo stampaggio delle custodie dei terminali è un processo fondamentale nella produzione di alloggiamenti metallici ad alta-precisione che proteggono i terminali elettrici. Per i produttori OEM e i clienti industriali, comprendere il processo di stampaggio, i materiali, la progettazione degli strumenti e il controllo di qualità è essenziale per garantire custodie per terminali affidabili, durevoli ed economicamente vantaggiose.
In questo articolo, forniamo aguida passo-passo-passo con approfondimenti tecnici, sfide comuni e applicazioni-nel mondo reale. Questa guida completa la nostraPagina Parti stampate custodia terminalee dimostra perché ACTKEY è un servizio affidabileproduttore di stampi per custodie terminali.
Passaggio 1: selezione e preparazione del materiale
La scelta del materiale influisce direttamente sulle prestazioni e sulla durata delle custodie terminali. I metalli comunemente usati includono:
- Acciaio inossidabile (0,3–2,0 mm)– Eccellente resistenza alla corrosione e resistenza meccanica per ambienti difficili.
- Alluminio (0,5–2,0 mm)– Leggero, resistente all'ossidazione-, ideale per applicazioni portatili e automobilistiche.

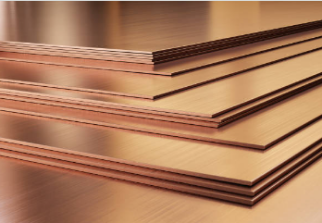

- Rame (0,3–1,5 mm)– Elevata conduttività elettrica, adatta per terminali elettrici.
- Ottone (0,3–1,5 mm)– Forte, resistente alla corrosione-e facile da timbrare.
- Acciaio al carbonio (0,5–2,0 mm)– Conveniente-con elevata resistenza strutturale.
Suggerimento tecnico:La durezza e lo spessore del materiale influiscono direttamente sulla forza di stampaggio e sull'usura dell'utensile. Gli ingegneri ACTKEY ottimizzano la selezione dei materiali per bilanciare resistenza, producibilità e costi.
Passaggio 2: progettazione di utensili di precisione
Lo stampo per stampaggio è la spina dorsale della produzione di custodie per terminali di alta-qualità. Gli stampi progressivi e multi-stadio sono progettati per:
- Forma geometrie complesse di involucri
- Mantenere tolleranze strette (±0,05 mm)
- Minimizzare bave e difetti superficiali
- Consenti una produzione ripetibile per cicli-di volume elevato
Approfondimento tecnico:Una corretta progettazione dello stampo riduce gli sprechi di materiale, prolunga la durata degli utensili (500.000–1.000.000 di cicli) e garantisce una qualità costante delle parti.
Passaggio 3: processo di stampaggio e formatura
La timbratura della custodia dei terminali prevede diversi passaggi chiave:
- Soppressione– Taglio della lamiera nella forma richiesta.
- Punzonatura– Creazione di fessure, fori o aperture di connettori.
- Piegatura e formatura– Modellare le pareti e le caratteristiche del recinto.
- Stampaggio progressivo– Formatura a più-fasi in un unico stampo per geometrie complesse.
- Suggerimento tecnico:Il tonnellaggio della pressa varia da 100 a 300 tonnellate a seconda dello spessore del materiale. La velocità, la forza e la lubrificazione corrette garantiscono l'accuratezza dimensionale e prevengono le crepe.
Passaggio 4:Trattamento superficiale
Dopo lo stampaggio, le custodie dei terminali richiedono spesso una finitura superficiale per migliorare la resistenza alla corrosione, le prestazioni elettriche e l'aspetto estetico:
Nichelatura
Zincatura
Stagnatura
Verniciatura a polvere
Anodizzazione
Approfondimento tecnico:La finitura superficiale migliora inoltre la resistenza all'usura e garantisce la compatibilità conconnettori elettrici.
Passaggio 5: controllo di qualità
ACTKEY implementa un rigorososistema di controllo qualità:
- Verifica dei materiali mediante test di durezza e composizione chimica
- Controllo precisione attrezzature prima della produzione
- Ispezione in-processo per dimensioni e coerenza della forma
- Controllo dimensionale finale mediante calibri e CMM
Approfondimento tecnico:Ciò garantisce che tutti i contenitori dei terminali soddisfino le specifiche tecniche e i requisiti OEM.
Passaggio 6: assemblaggio e integrazione OEM
Alcuni contenitori terminali sono assemblati con terminali elettrici o componenti elettronici:
- Garantisce il corretto montaggio e collegamento elettrico
- Previene danni meccanici durante l'installazione
- Supporta la consegna OEM-pronta
Sfide e soluzioni comuni nello stampaggio di custodie per terminali
|
Sfida |
Soluzione |
|
Formazione di bave |
Ottimizza il gioco dello stampo e la selezione dei materiali |
|
Crepe durante la piegatura |
Regolare la sequenza di formatura e utilizzare stampi progressivi |
|
Dimensioni incoerenti |
Implementa l'ispezione-del processo e la manutenzione degli strumenti |
|
Difetti superficiali |
Applicare una corretta lubrificazione e finitura superficiale |
|
Usura degli utensili |
Utilizza acciaio per stampi di alta-qualità e manutenzione periodica |
Applicazioni di parti stampate per custodie terminali
Le parti stampate delle custodie terminali vengono utilizzate in diversi settori:
- Apparecchiature di distribuzione elettrica– Protezione di morsetti e sbarre
- Elettronica automobilistica– Terminali della batteria, involucri della ECU
- Automazione industriale– Morsetti del quadro elettrico
- Dispositivi di telecomunicazione– Protezione dei connettori
- Elettronica di consumo– Alloggiamenti elettrici affidabili
ACTKEY offre soluzioni personalizzate per tutte queste applicazioni.
Perché scegliere un produttore professionale di stampaggio di custodie per terminali
Scegliere il produttore giusto garantisce:
- Stampaggio e formatura ad alta-precisione
- Qualità stabile sia per i prototipi che per la produzione-in grandi volumi
- Prezzi competitivi con processi di produzione ottimizzati
- Supporto OEM e consulenza tecnica
ACTKEY è un servizio affidabileproduttore di stampaggio di custodie terminali in Cinacon 15+ anni di esperienza, strumenti avanzati e capacità di fornitura OEM globale.
Se cerchi un affidabilefornitore di stampaggio di custodie terminali, ACTKEY fornisce:
- Servizi di stampaggio di custodie terminali personalizzate
- Supporto OEM completo dalla progettazione alla produzione
- Guida tecnica per la selezione dei materiali e dei processi
Visita il nostroPagina Parti stampate custodia terminaleper saperne di più o richiedere un preventivo oggi stesso.
